长焊缝焊接用焊接小车 让焊接变轻松!(一)

发布时间:2020-03-12   点击量:5625

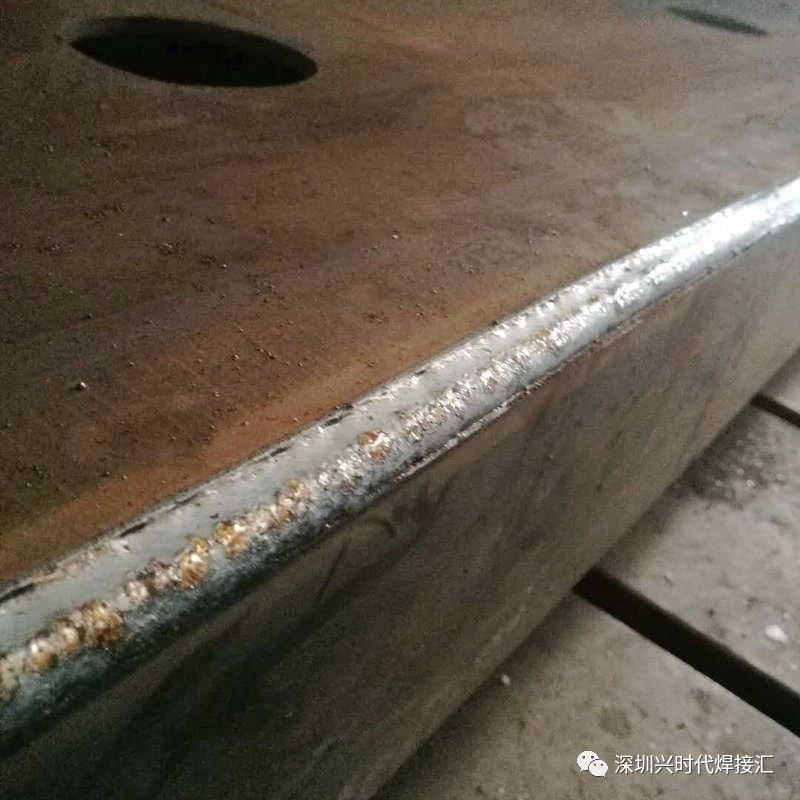

   长焊缝焊接最考验焊工,既要高效率,又得成型美观一致性好。



  有什么方式让焊接变得更轻松!

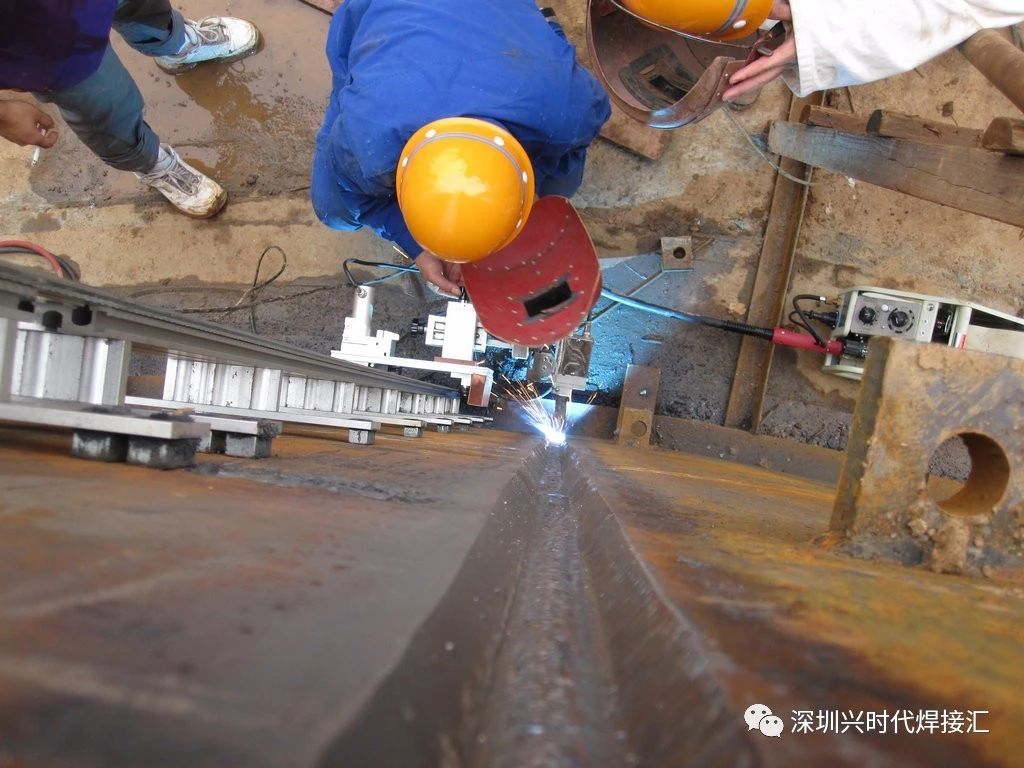

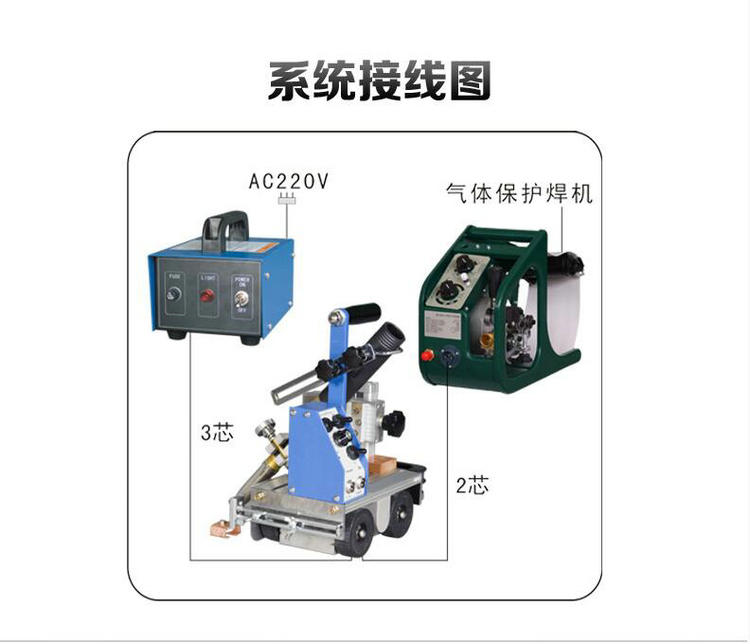

焊接小车作为一种能够代替人工焊接的自动焊接设备与CO2气体保护焊配套使用,轻松实现自动化焊接,既减少焊工劳动强度,

又能提高效率,而且焊缝成型美观焊接一致性好。




   国内焊接现状



长距离焊缝焊接中,降人工成本,保持焊缝一致性,是两大迫切解决要素。目前工业装备制造业还是依赖人工焊接,而焊接人

工成本高居不下。

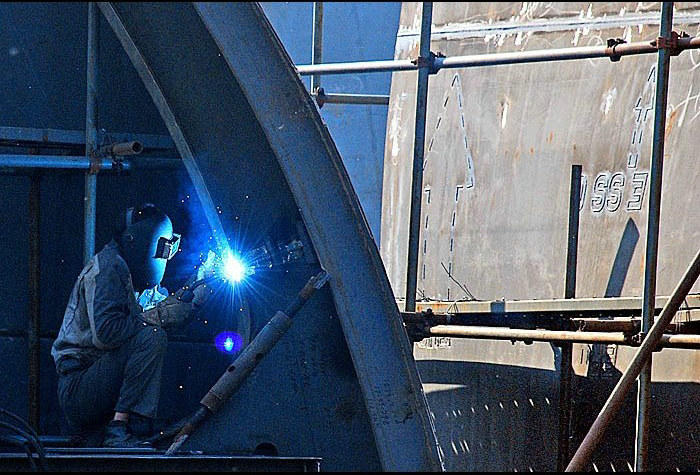

一方面焊工新人入行越来越少,另一方面专业焊工也不再年轻力盛了,长时间的焊接体能消耗非常大。曾听过一位老铁师傅感

慨道“当年一口气能焊6米-10米的焊缝,现在是难以再有此纪录了!”



一口气6-10米意味什么?可以估算一下,以保护焊为例,每分钟36厘米的焊接速度计算,一口气就是连续焊接15-30分钟。这可

需要高强度的专注力,手要稳,心要定,盯着熔池,听着电弧声,还要能忍受高温、弧光、烟尘,这是非一般人轻松就能做到的。



特别是类似1级2级焊缝等级,焊缝要求越高,焊接量越大,焊接越复杂,人工成本就越高。



所以,能够替代人工焊接的轻量化自动焊接设备具有一定的市场需求,瑞凌股份出品的焊接小车经过十多年技术消化并结合国内

客户实际情况做了许多升级改进,提前布局并实现量产和标准化。在众多船厂、钢构、石化储罐行业中得到大量应用,部分企业

一个单位就累计使用几百台甚至上千台的焊接小车。






   常规平角/立角 焊接小车

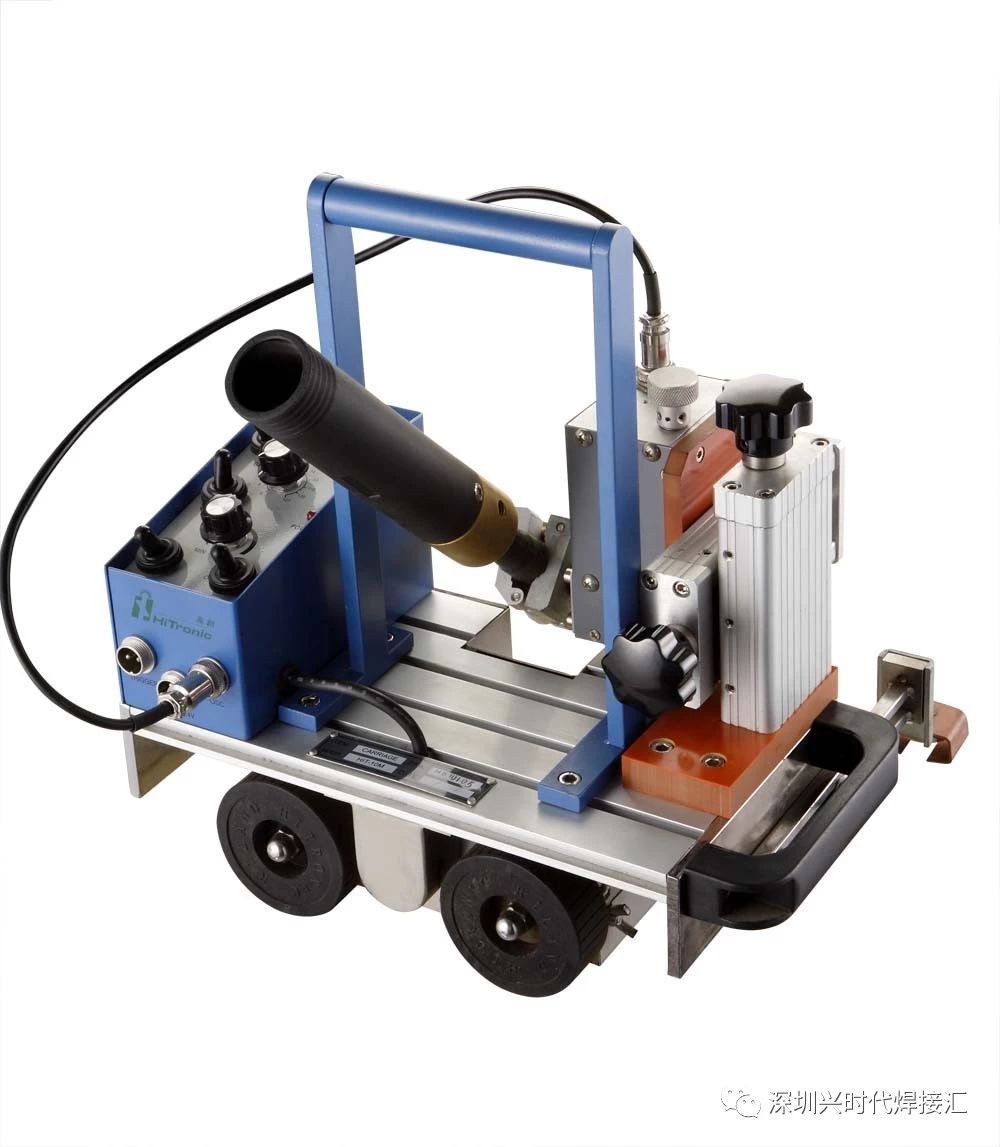

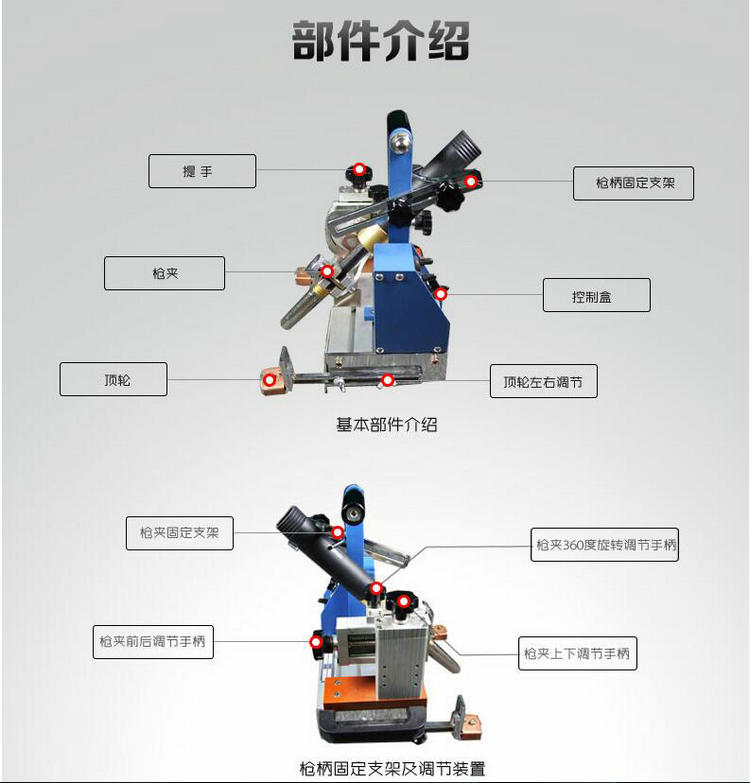

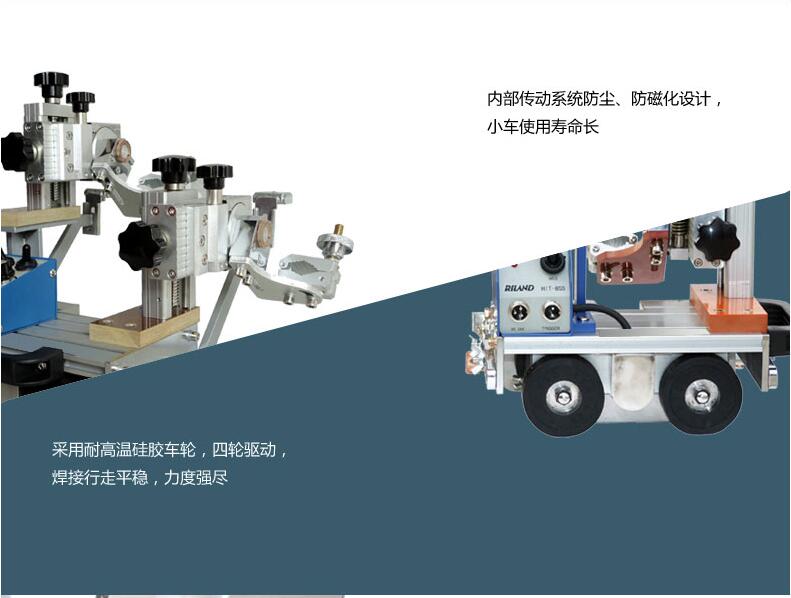

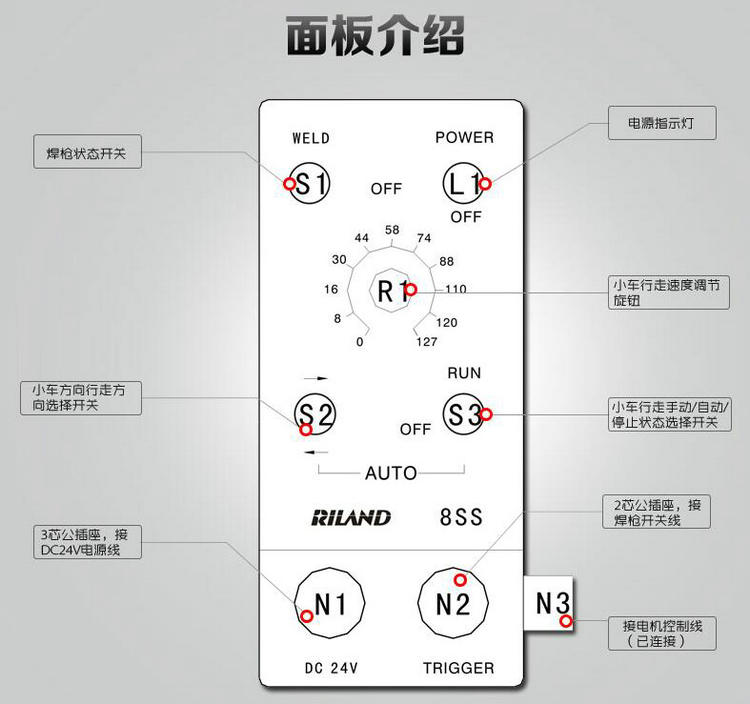

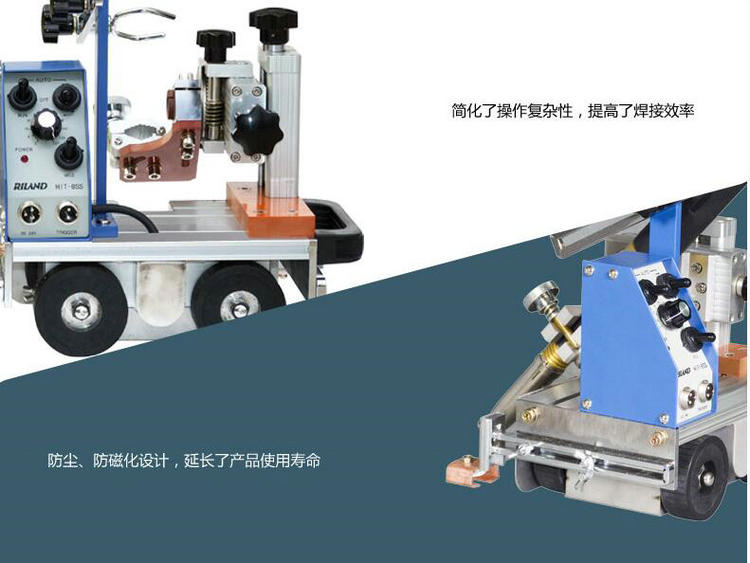

   平角焊接小车8SS介绍●

  平角焊小车,主力型号是8SS,带防碰撞型8SSk;

侧吸型8SSF,小车焊枪安装在端部,用于侧吸平角焊与船型焊 。

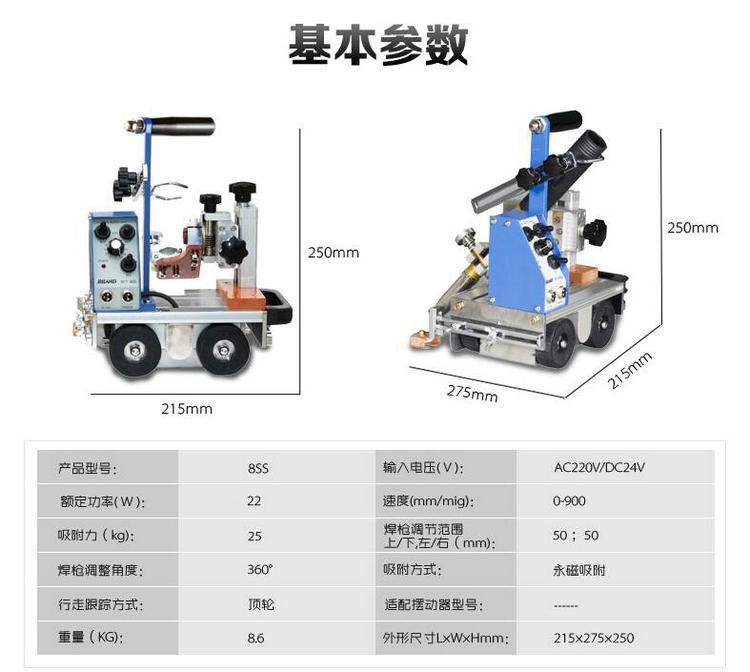

   技术参数:

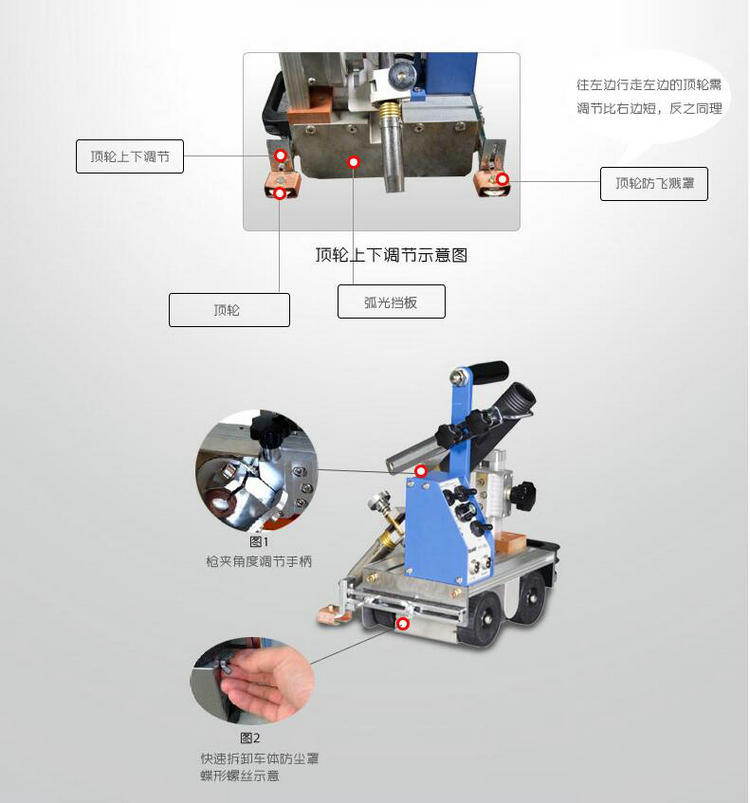

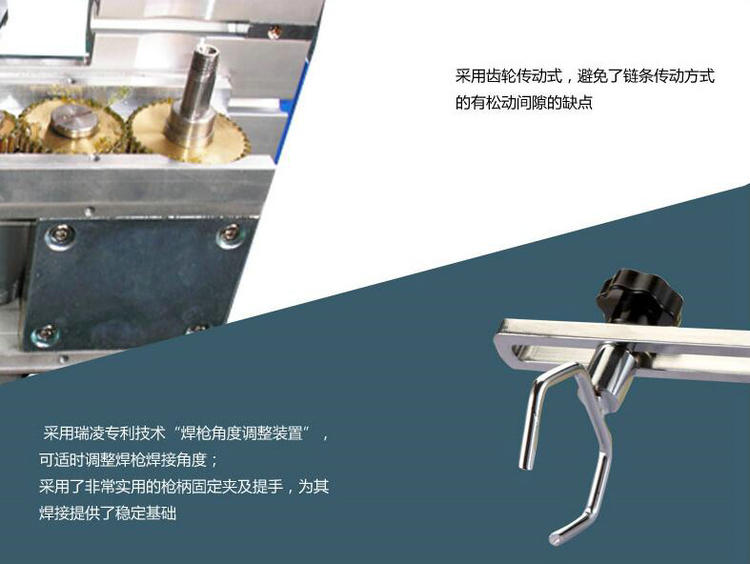

永磁吸附,通过顶轮跟踪行走,焊枪调整角360度,吸附力25KG。



行走速度0-900mm/min;



 小车占水平面宽度,应大于235mm,



  侧吸时,水平面大于25mm,高度应大于235mm。



                    适用范围,适合4-16mm碳钢板,平角焊,平焊对接,因为不带摆动器,一次性成型最大焊脚高度达到8mm。







应用场景

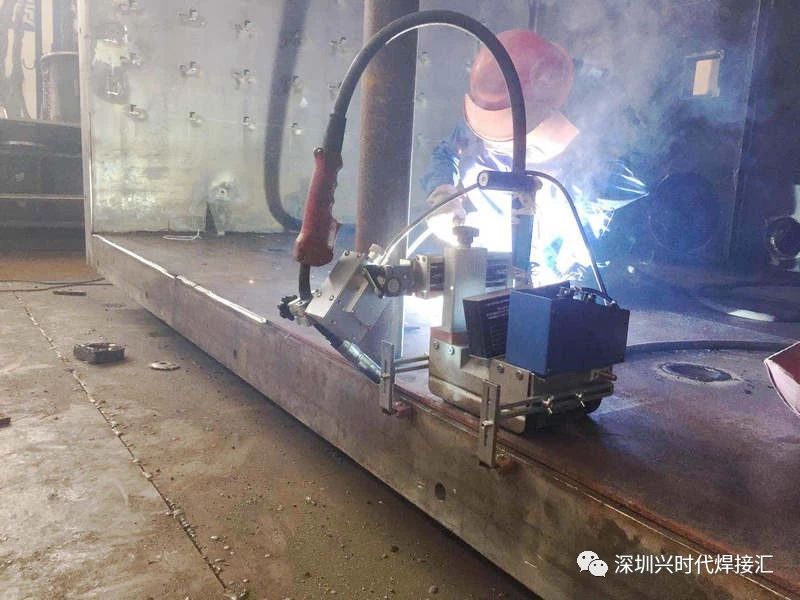

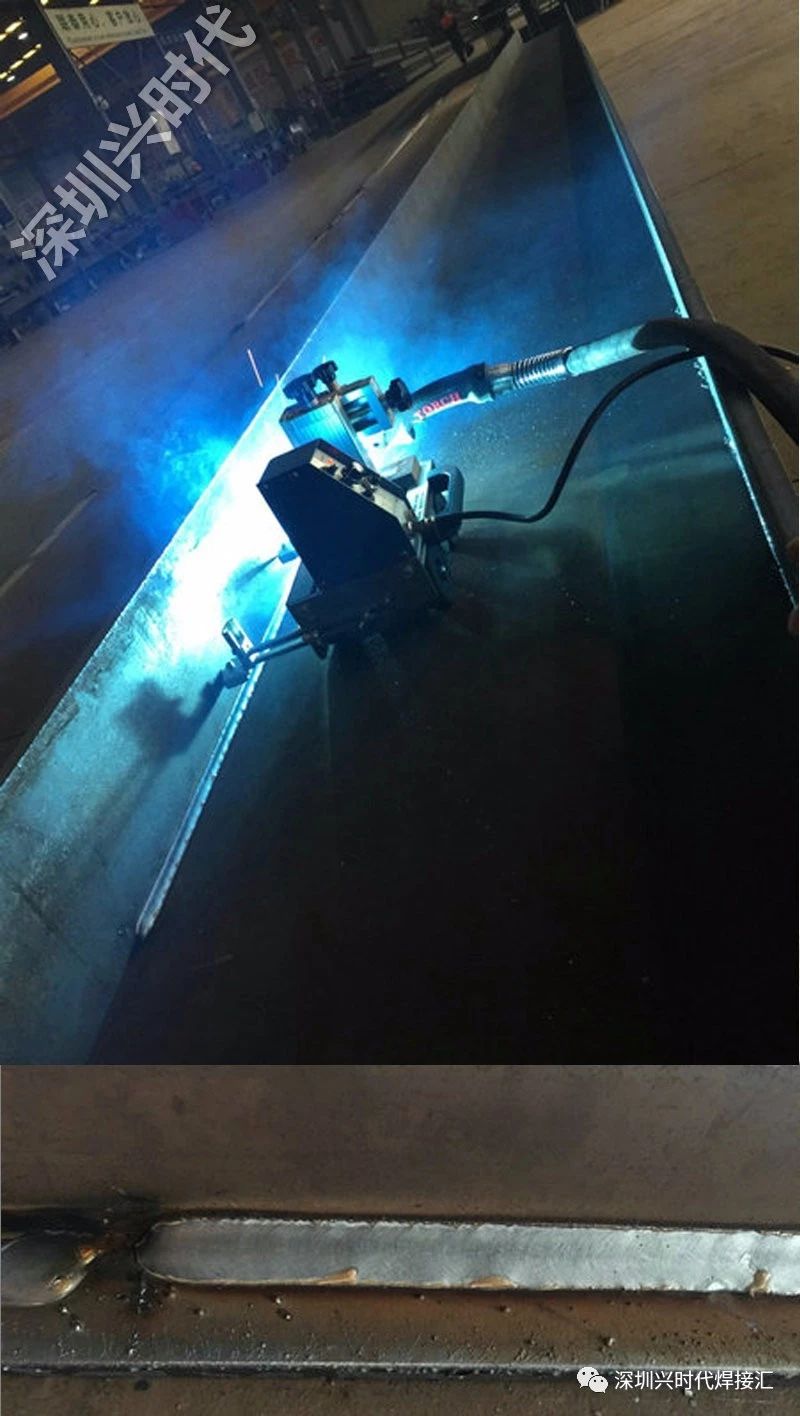

钢结构,桥梁,船厂焊接加强筋板,肋板

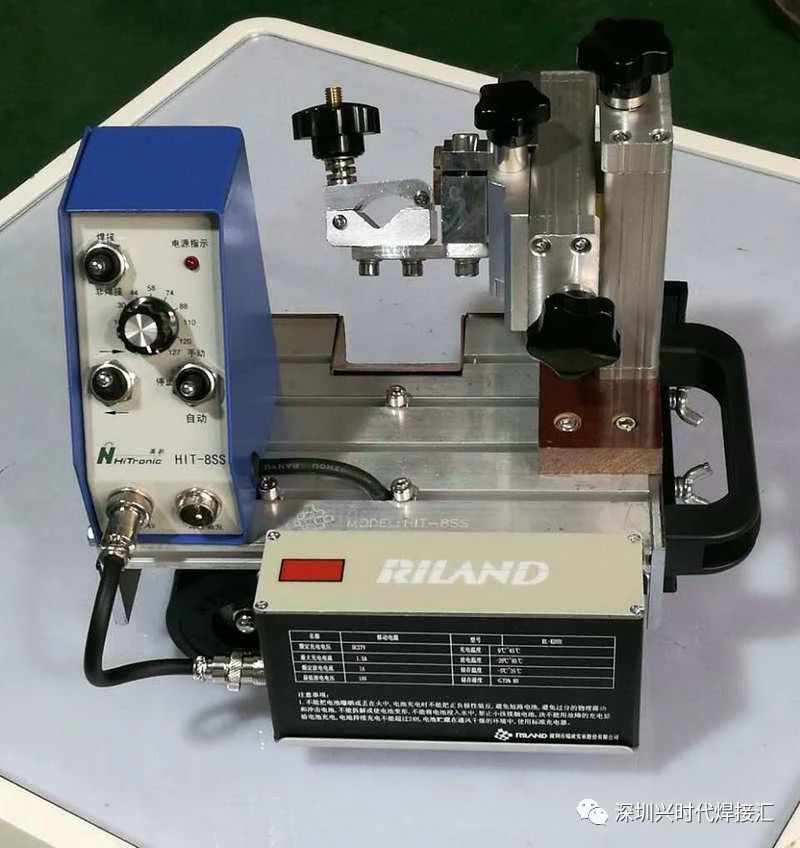

                      8SS加装锂电池

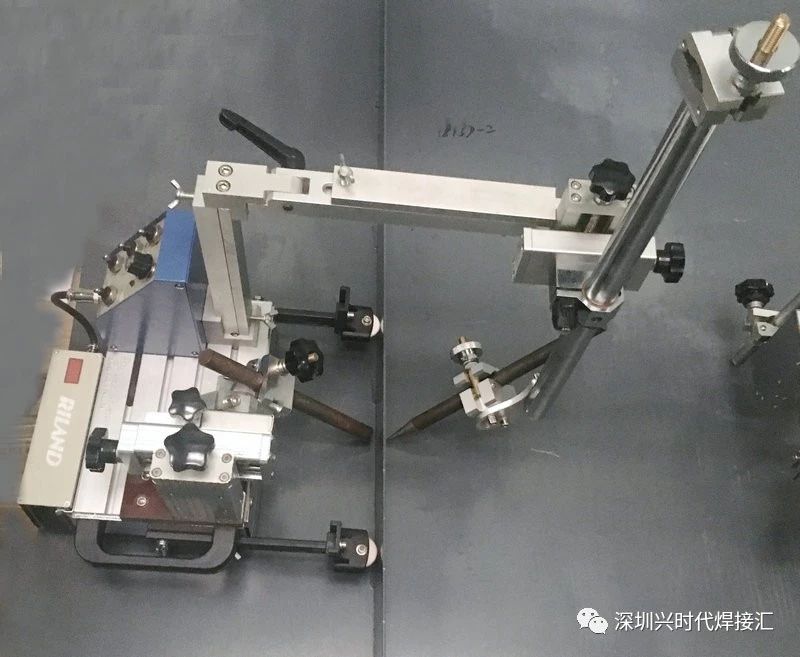

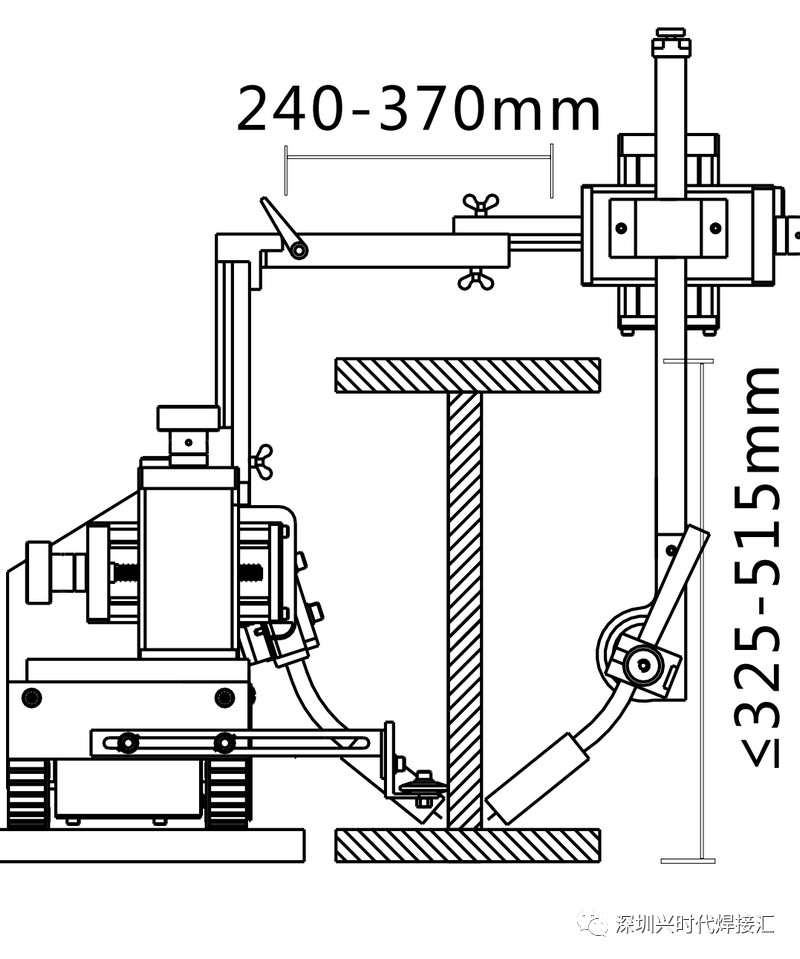

双向平角焊接8SSHIF





两边同时进行焊接,一次行走,双面成型,



用于工字钢,加强筋,T型钢焊接。

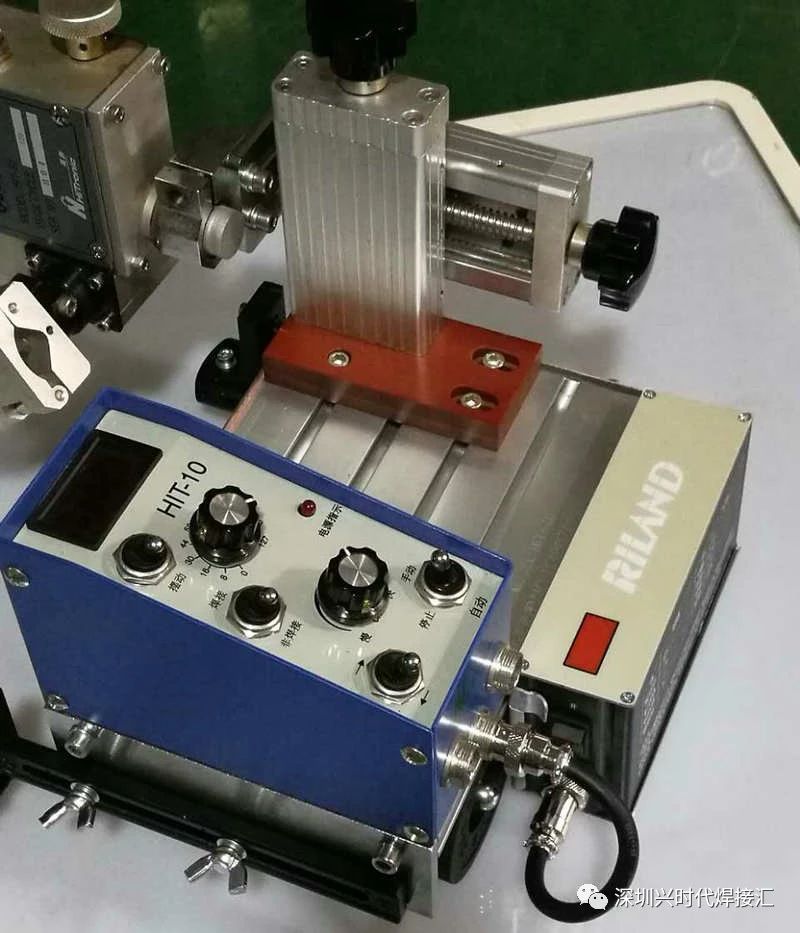

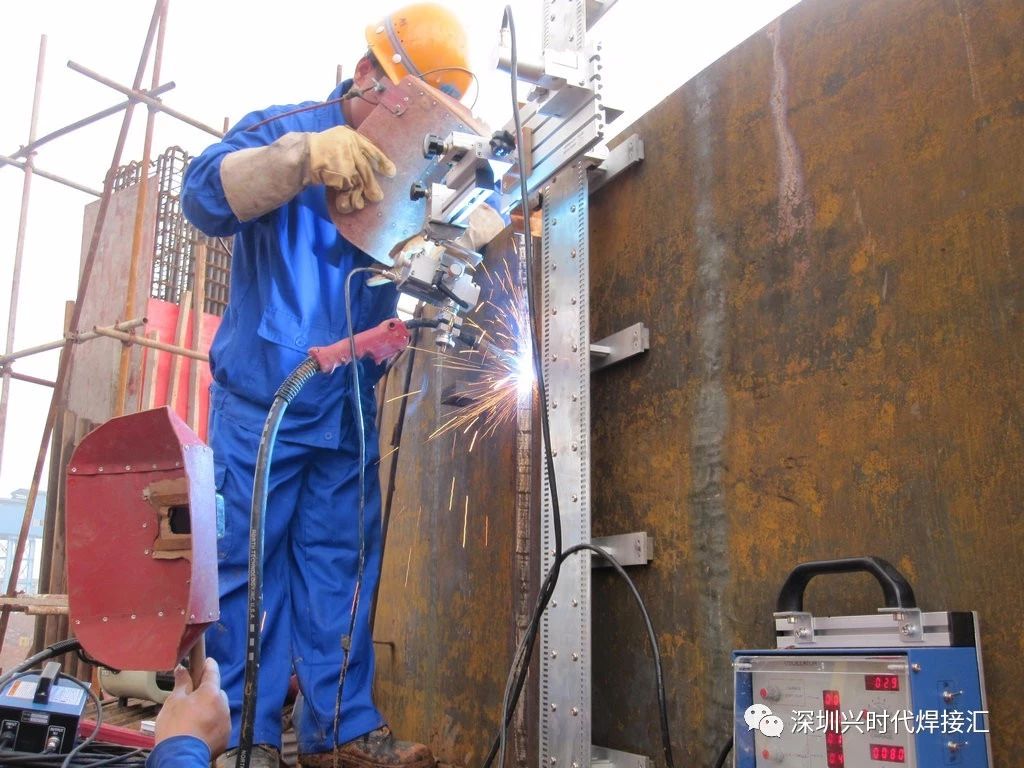

   立角焊接小车HIT-10介绍●



常规立角焊接小车,

标准型是HIT-10 位置(左)/位置(右),



带防碰撞型HIT-10MK,两端带碰撞开关,让小车自动停止移动和焊接。



 中置型HIT-10M 中间摆动器,主要用于平角焊和立角焊,注意此款不能进行侧吸平角焊。



2018年更是新出型号RL-10H,亮点之一能在曲面上焊接,具有体积小,重量轻,摆动左中右停,三个焊接模式,轻松实现立焊,横焊,

   角焊,环焊,球罐的焊接。







    技术参数:

                            永磁吸附,吸附力30KG,

通过顶轮跟踪行走,配置HIT30型中停摆动器,

    焊枪调整角360度,

     行走速度0-700mm/min;



  30摆动器,摆动速度摆动幅度都可调节,有效控制焊接熔宽,确保焊缝成型效果,当按下停止时,



摆动器可带动焊枪自动归中,便于下次操作时焊枪对准焊缝。

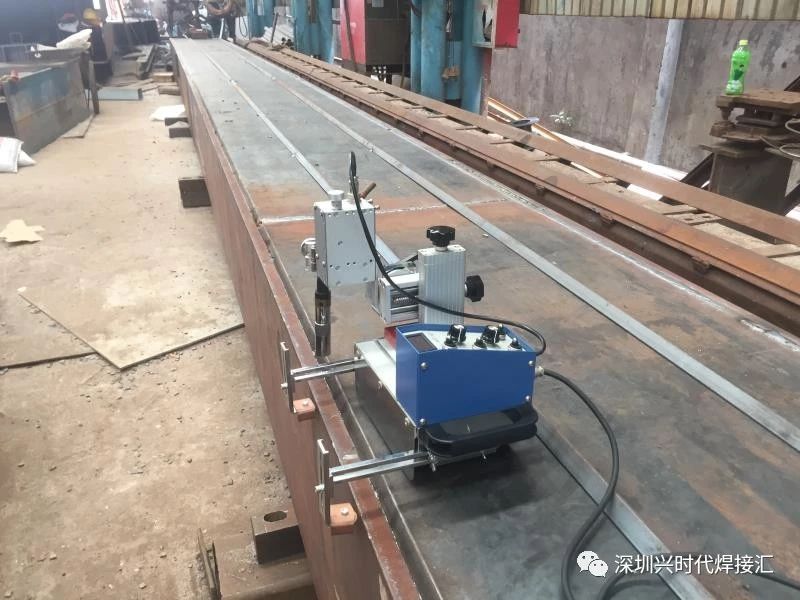

HIT-10在箱型梁结构应用





壳体外角焊接




        焊接小车分类






      按焊接工位分类:


    主要分为角焊类(包括:平角焊类,立角焊类,仰角焊类,曲线角焊类);

 拼接类(包括,平板拼接,横向拼接,立板拼接);

 其他类(管对管,管对板,气刨类,定制类);

 多功位类


焊接小车型号主要是:

    平角焊类:(HIT-8SS/8SSF/8SSK系列,HIT-6S, HIT18-1D, HIT-10M/MK,HIT-NAW) ;

立角焊类:(HIT-10, HIT-21 );

 仰角焊类 (HIT-10C , HIT-20C ) ;

曲线角焊类 (HIT-16);

平板拼接 (HIT-329B),

 横向拼接 (HIT-201 , HIT-201B),

立板拼接 (HIT-20B 双枪双摆 /HIT-20B 双枪单摆 )

多功位类 ( HIT-1CW ,HIT-1CM )


热门标签:焊接小车 摆动器 长焊缝焊接
