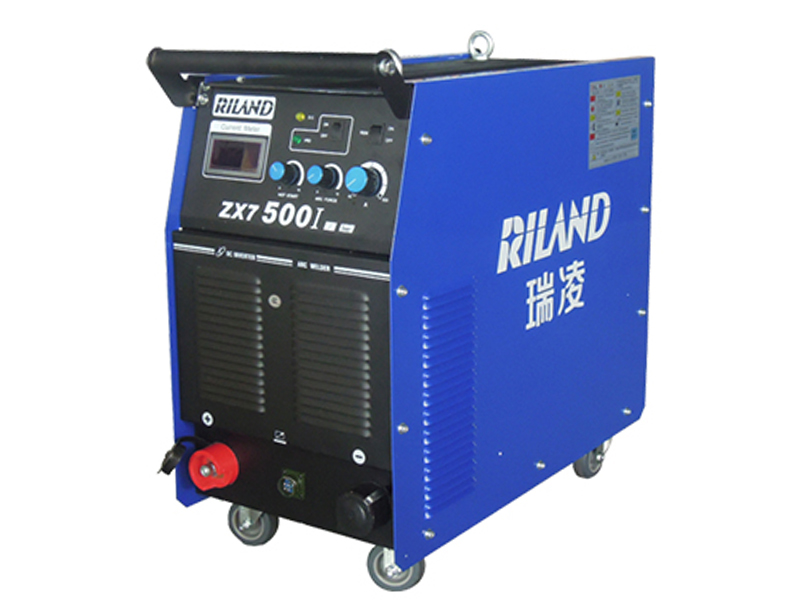

瑞凌ZX7 500IJ模块IGBT逆变直流手工电焊机工业级

产品型号	ZX7 500IJ
额定输入电压（V）	三相380±15%
输入频率（Hz）	50/60
额定输入功率（KVA）	25.3
电流电压调节范围（A/V）	40/21.6-500/40
40℃60%暂载率输出（A/V）	500/40
40℃100%暂载率输出（A/V）	387/35.5
推力调节（A）	0-100
空载电压（V）	93
空载损耗（W）	100
效率（%）	91
功率因数	0.93
绝缘等级	H
外壳防护等级	IP21
重量（kg）	47
外形尺寸（mm）	650×310×640

联系我们

立即购买

瑞凌ZX7-IGBT系列导言

工业级手弧焊空载电压高，输出功率大、环境适应能力强，大多采用IGBT模块和高耐压力大功率整流模块作为功率器件。瑞凌经过多年的摸索，在大功率IGBT模块的驱动和保护技术上建立了优势，瑞凌生产的IGBT模块焊机。

简述

高负载持续率，在环境温度40℃时，负载持续率大于60%；

三防风道，防水、防尘、防风蚀；

抗电网波动能力强，网电在320-450V焊机能正常工作；

遥控调节，可远距离调节电流和推力；

热引弧电流在0-135A可调，有效解决碱性焊条起弧困难问题；

VRD功能能防触电保护，符合国际惯例；

焊接电流显示，并能以及代码方式显示输入故障（缺相、过压、欠压）和输出故障（过热、过流）故障；

使用领域

大型电站设备制造

重型钢结构制造企业

户外大型工地现场施工

ZX7630I

很多特大功率的手弧焊电源，并非单独为电焊条设计，而是在要求需要输出功率更大，使用环境更恶劣的碳弧气刨上，因此，碳弧气刨，是对特大功率IGTB模块逆变的考验。瑞凌的碳弧气刨电源空载电压远高于传统电源，且具备长线自动补偿能力，气刨能力优异；

线损电压检测功能

自动调节输出电压以补偿线损，加长线可大于100米，这一功能在工业级领域，为长线作业及其焊机质量与效率提供了保障。

产品特征

型号	ZX7400IJ	ZX7400ISX2	ZX7500IJ	ZX7630I
额定输入电压（V）	380±15%	380±15%	380±15%	380±15%
输入频率（Hz）	50/60	50/60	50/60	50/60
额定输入功率(KVA)	17	17	25.3	34.9
电流电压调节范围（A/V）	40/21.6-400/36	40/21.6-400/36	40/21.6-500/40	50/22-630/44
40℃、60%暂载率输出（A/V）	400/36	400/36	500/40	630/44
40℃、100%暂载率输出（A/V）	310/32.4	310/32.4	387/35.5	488/39.5
推力调节（A）	0-100	0-100	0-100	0-150
空载电压（V）	68	68	93	90
空载损耗(W)	100	100	100	300
效率	91%	91%	85%	85%
功率因素	0.93	0.93	0.93	0.93
绝缘等级	H	H	H	H
外壳防护等级	IP23	IP23	IP21	IP21
重量（Kg）	33	38	47	58
外形尺寸（mm）	550×280×545	560×300×480	650×310×640	670×320×640

产品选购指南

母材材质	板厚（mm）	焊条直径	焊接电流范围（A）	适用机型
碳钢、低合金钢、不锈钢	3.0-20.0	3.2-6.0	40-400	ZX7400IJ
	3.0-20.0	2.0-5.0(纤维素)	40-400	ZX7400ISX2
	10.0以上	5.0-8.0	40-500	ZX7500IJ
	15.0以上	5.0-8.0	50-630	ZX7630I

高空载电压ZX7系列产品特征

型号	ZX7500IJ	ZX7630I	ZX71000
额定输入电压（V）	380±15%	380±15%	380±15%
输入频率（Hz）	50/60	50/60	50/60
额定输入功率(KVA)	25.3	35	56
电流电压调节范围（A/V）	40/21.6-500/40	50/22-630/44	100/24-1000/44
40℃、60%暂载率输出（A/V）	500/40	630/44	1000/44
40℃、100%暂载率输出（A/V）	387/35.5	488/39.5	755/44
推力调节（A）	0-100	0-100	0-100
空载电压（V）	76	76	76
空载损耗(W)	150	200	300
效率	85	85	85
功率因素	0.93	0.93	0.93
绝缘等级	H	H	H
外壳防护等级	IP21	IP21	IP21
重量（Kg）	45	54	85
外形尺寸（mm）	650×310×640	685×302×660	760×380×820

瑞凌ZX7 500IJ模块IGBT逆变直流手工电焊机工业级
